ELK stack with filebeat

本次練習如何透過filebeat採集主機資訊，並傳遞給logstash進行分析過濾後，由kibana的介面去查看資料；另外一個用法是直接讓filebeat的資料丟給elasticSearch，並且最終在kibana的Logs功能裡面查看，不過我沒有使用就不介紹了

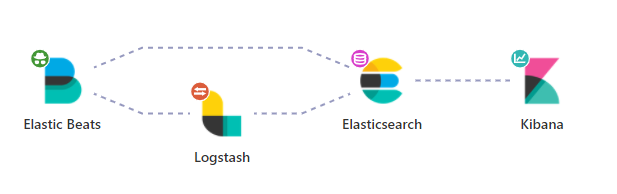

架構

環境建立

基本上就是透過 docker 建立所需要的東西，這部分請參考我自己練習的docker-compose，當然我也是改自deviantony/docker-elk的Elastic stack (ELK) on Docker，有興趣的人可以了解一下

filebeat

依照下列的設定表示要監控該目錄下的 log 檔案，本次練習要監控的目標檔案是由 IIS 產生的網站 log 資料，但因為預計是用 docker 建立，所以我們在此處只需要指定某個路徑，屆時要建立 container 的時候，再透過 volume 來掛載實際路徑即可

filebeat.inputs:
    - type: log
      enabled: true
      paths:
          - /logs/*.log

而標籤這個屬性則可以讓後續處理的 Logstash 知道應該用怎樣的規則解析資料用的

  • 標記 iis-log 是為了讓 logstash 可以我們自訂的 iis-log 解析方式來切割我們所需要的欄位
  • 標記 web 是為了在 logstash 輸出的時候，可以分類在不同的 index，這樣在 kibana 可以透過切換索引的方式來查詢不同的資料
tags: ['iis-log', 'web']

這邊範例使用 docker 架設，所以寫的也是 docker-compose 裡面對應的名稱，但實務上通常會是另外一台

因為filebeat所占用的資源通常很少，對於系統可忽略不計，而logstash會占用較多資源，所以實務上通常都是用filebeat收集資料，由logstash分析處理再轉發給elasticSearch儲存

output.logstash:
    hosts: ['logstash:5000']

所以完整的filebeat設定檔如下

filebeat.inputs:
    - type: log
      paths:
          - /logs/*.log
tags: ['iis-log', 'web']
output.logstash:
    hosts: ['logstash:5000']

LogStash

Hello World

不免俗地從Hello World開始，為了示範方便，採用Docker安裝Logstash來進行測試

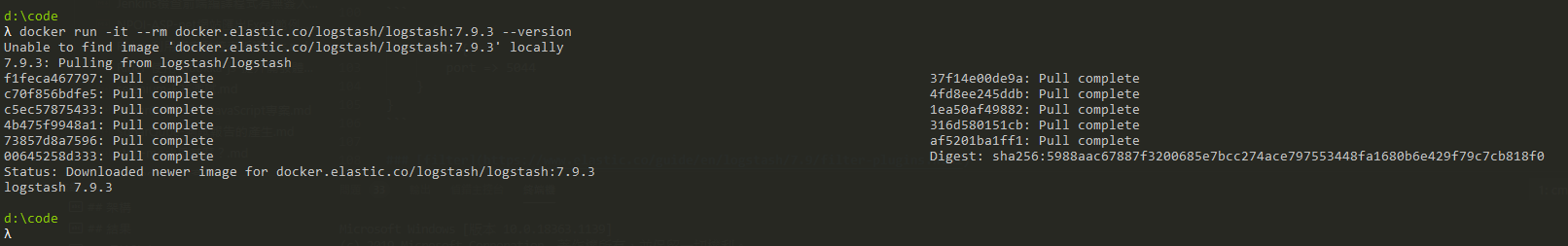

先下載 logstash docker image

docker pull docker.elastic.co/logstash/logstash:7.9.3

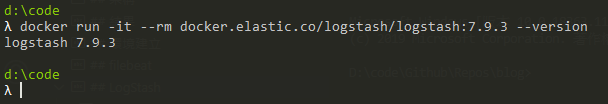

嘗試一下看看版本

docker run -it --rm docker.elastic.co/logstash/logstash:7.9.3 --version

設定檔的結構分成三大區塊 input、filter、output，對應的行為就是：輸入資料、處理資料、輸出資料 在這邊我們希望由鍵盤輸入資料，顯示在螢幕上，採用的都是標準輸入、輸出，所以指令如下

docker run -it --rm logstash -e "input { stdin { } } output { stdout { } }"

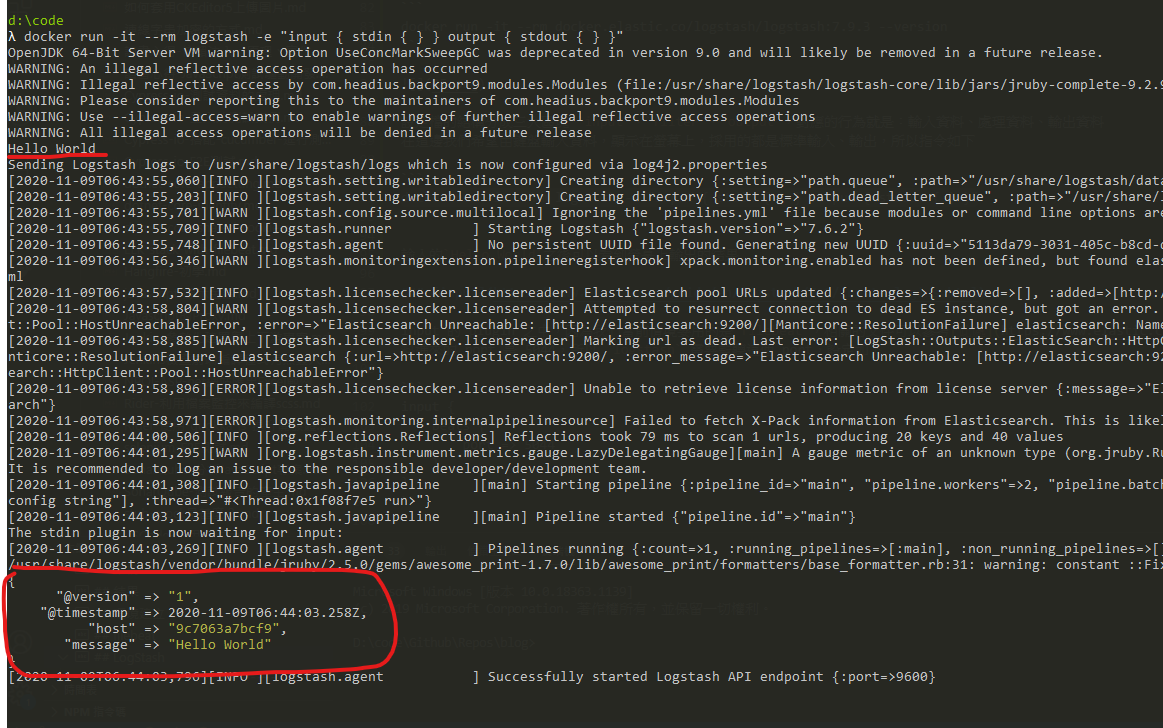

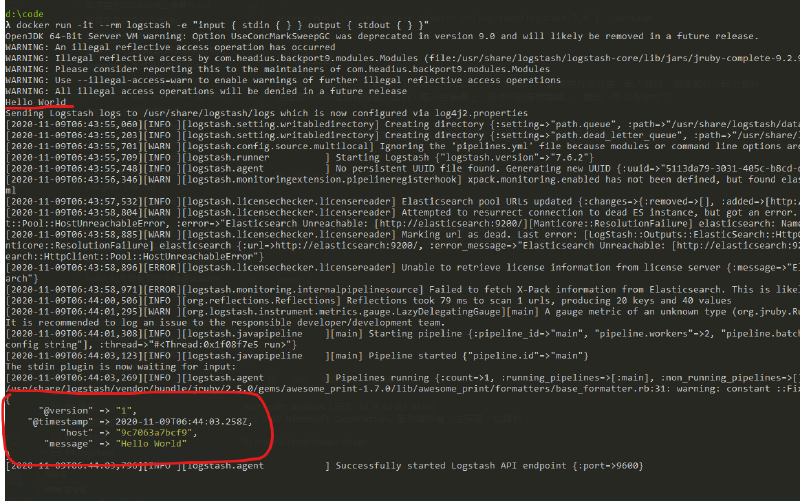

輸入的Hello World之後可以看到螢幕上輸出的結果

設定語法

區段 用大括號來定義，裡面可以包含logstash外掛設定，例如

input {
    stdin {}
}

表示藉由 input 外掛stdin作為 logstash 的輸入

資料型態

type sample
bool debug => true
string host => “hostname”
number port => 8080
array match => [“datetime”,“UNIX”,“ISO8601”]
hash options => { key1 => “value1”, key2 => “value2” }

引用欄位 例如資料來源有一個是 tags，要引用他就加上中括號 [tags]

條件判斷

type sample
equality ==,!=,<,>,<=,>=
regexp =~,!~
inclusion in, not in
boolean and,or,nand,xor
unary !()

參考資料來源取自ELK 權威指南第二版 - - ISBN:978-7-111-56329-7

input

input 的 plugin 之中，因為我們當前情境要用的是filebeat，相關的文件可以參考此處，在這邊因為 filebeat 送資料進來的 port 是 5044，所以 logstash 需要監聽這個 port，設定如下

input {
    beats {
        port => 5044
    }
}

codec

logstash 在處理資料的部分，其實不只是 input | filter | output，應該是 input | decode | filter | encode | output ，而codec就是在處理decode、encode的部分 不過因為我目前實務上並沒有需求使用到這些東西，所以先暫時知道有這麼一回事情就好，細節的部份可以看一下官方介紹，了解一下支援的編碼格式

filter

照字面上的翻譯是過濾，但其實可以想像成切割，因為這階段做的事情就是將輸入資料透過我們設定好的方式，從原始資料中切割出我們所需要的資料格式，然後交給下一個階段輸出

IISLOG 原始的資料格式如下，一行就是一筆資料，以空格分開，對應的欄位順序如同#Fields一樣

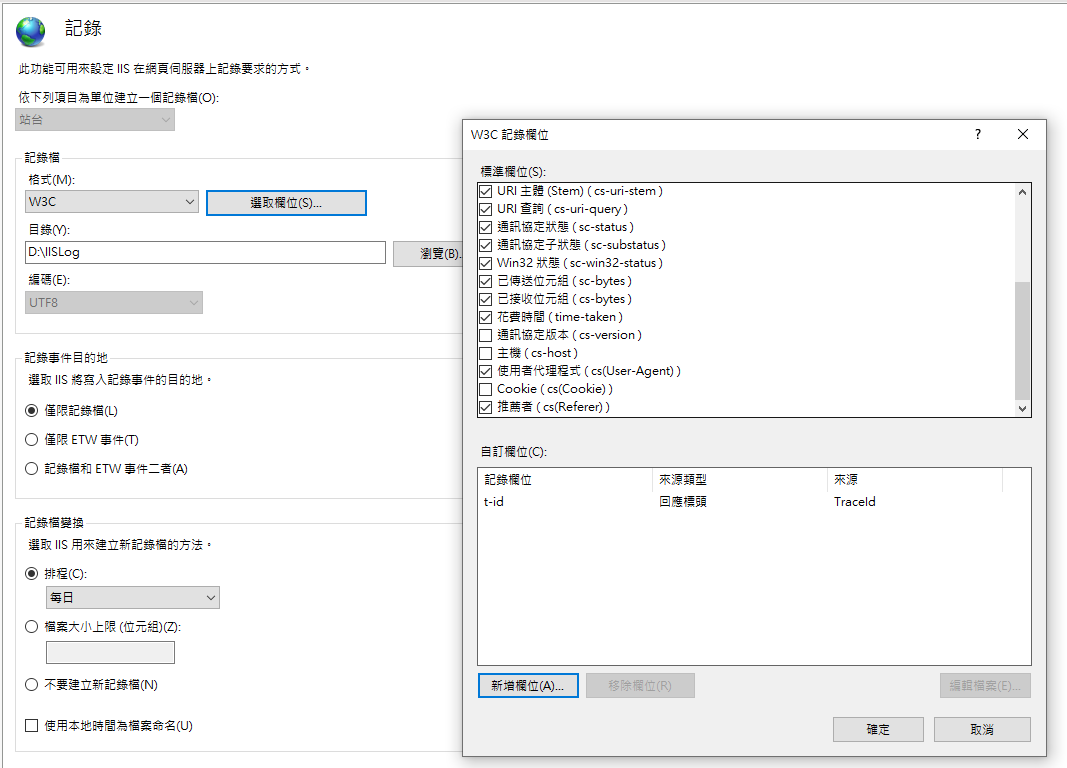

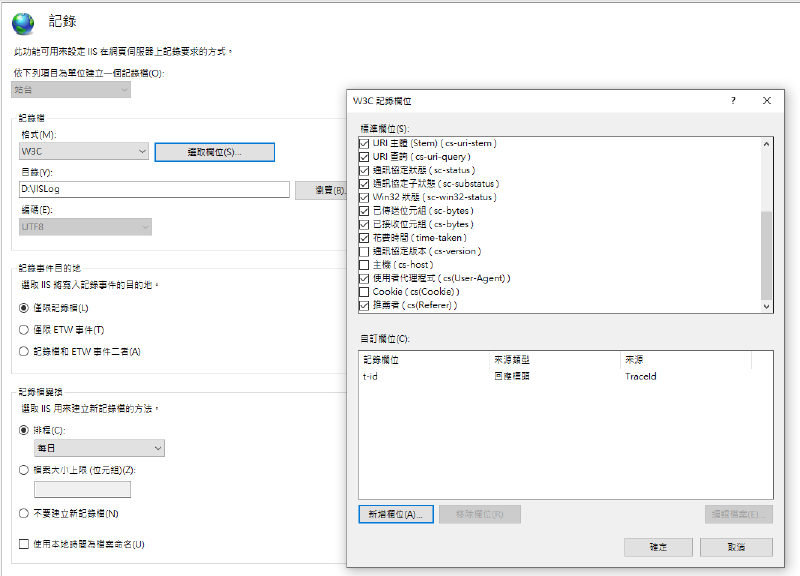

新增的自訂欄位設定如下

#Software: Microsoft Internet Information Services 10.0
#Version: 1.0
#Date: 2020-11-02 02:36:20
#Fields: date time s-ip cs-method cs-uri-stem cs-uri-query s-port cs-username c-ip cs(User-Agent) cs(Referer) sc-status sc-substatus sc-win32-status sc-bytes cs-bytes time-taken t-id
2020-11-02 02:36:19 ::1 POST /CustomerService/GetServerCustomer - 80 OB測試 ::1 Mozilla/5.0+(Windows+NT+10.0;+Win64;+x64)+AppleWebKit/537.36+(KHTML,+like+Gecko)+Chrome/86.0.4240.111+Safari/537.36 http://localhost/Order 200 0 0 235 2014 484 61901600
2020-11-02 02:36:17 ::1 POST /CustomerService/GetServerCustomer - 80 OB測試 ::1 Mozilla/5.0+(Windows+NT+10.0;+Win64;+x64)+AppleWebKit/537.36+(KHTML,+like+Gecko)+Chrome/86.0.4240.111+Safari/537.36 http://localhost/Order 200 0 0 235 2014 1753 25991359

由於將 filebeat 設定標籤為iis-log、web，所以在 filter 這邊就可以透過下列的判斷式處理

filter {
    if "iis-log" in [tags] {
        # 解析來源，並切割為指定欄位
        # https://www.elastic.co/guide/en/logstash/current/plugins-filters-grok.html#plugins-filters-grok-match
        grok {
            match => { "message" => "%{TIMESTAMP_ISO8601:datetime} %{IP:siteIP} %{WORD:method} %{NOTSPACE:uriStem} %{NOTSPACE:uriQuery} %{NUMBER:port} %{NOTSPACE:username} %{IPORHOST:clientHost} %{NOTSPACE:userAgent} %{NOTSPACE:referer} %{NUMBER:httpStatus} %{NUMBER:httpSubtatus} %{NUMBER:win32Status} %{NUMBER:sentBytes} %{NUMBER:receivedBytes} %{NUMBER:timeTaken} %{NOTSPACE:tid}" }
        }

        # 不需要紀錄則丟棄
        if [uriStem] =~ /\/slb.aspx|\/signalr\/|\/Content\/|\/bundles\/|\/Scripts\/|\/Resource\/|.css|.js|.ico|.png|.jpg|.svg/ {
            drop { }
        }

        # 請求花費時間的資料格式改為float
        mutate {
            #convert => ["timeTaken", "date"]
            convert => {
                "timeTaken" => "float"
            }
        }

        # 自行指定 logstash 的 timestamp
        # https://www.elastic.co/guide/en/logstash/current/plugins-filters-date.html#plugins-filters-date-match
        # Example: datetime的資料格式可能為ISO8601、YYYY-MM-dd HH:mm:ss或是YYYY-MM-dd HH:mm:ss.ZZZ的格式，指定用於日期解析的時區並為+00:00，也就是格林威治時間
        date {
            match => [ "datetime", "ISO8601", "YYYY-MM-dd HH:mm:ss", "YYYY-MM-dd HH:mm:ss.ZZZ" ]
            locale => "en"
            timezone => "+00:00"
        }
    }
}

注意，網站 IIS log 若沒有特別處理，通常都是用 W3C 的格式，而這個格式的時間是格林威治時間，所以在logstash為了要讓他在kibana裡面的時間是我們 UTC+8 的時間，所以利用date這個外掛指定timezone

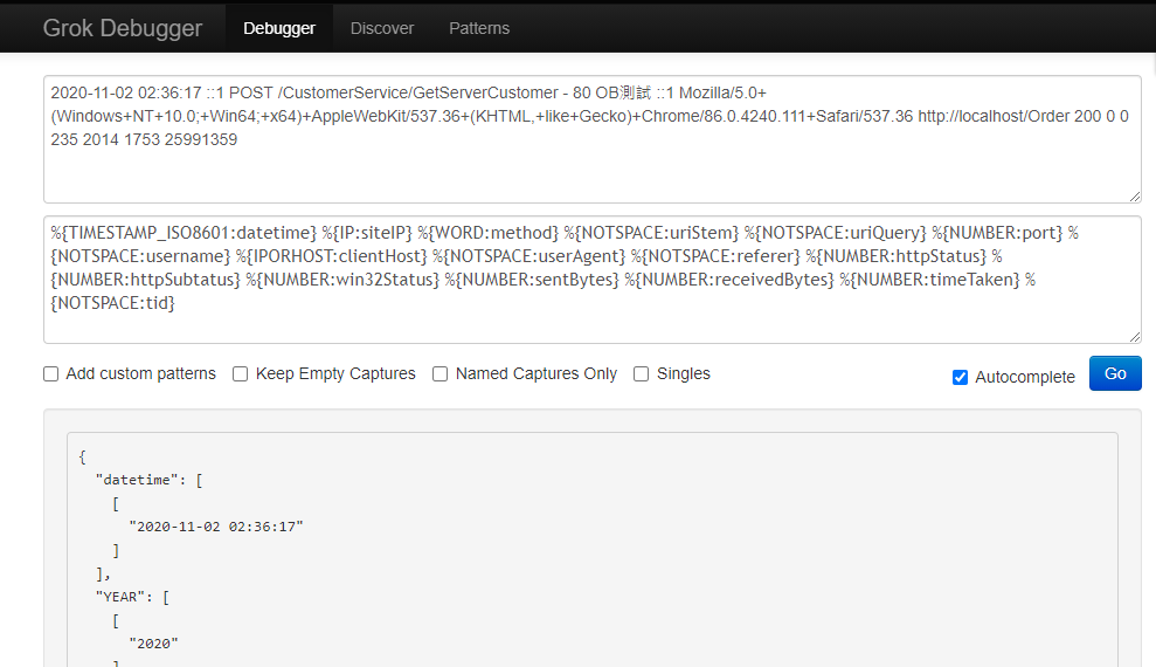

在filter這個部分會常用到的是grok表達語法，格式是%{屬性:自訂切割後屬性名稱}，可以透過grokdebug這個線上工具驗證語法，以上面的設定為例子，就是透過 IIS LOG 的訊息，撰寫對應的 grok 語法去切割我們所需要的資料，有興趣的人可以去網站試試看

output

輸出的部分就較簡單，確認是web的話就塞到web-iis-log-XXXX.XX.XX的 index 去，順便也用標準輸出 stdout，如果有問題還可以去 container 裡面看，如果不需要當然也可以移除 stdout這行

output {
    if "web" in [tags] {
        stdout { codec => rubydebug }
        elasticsearch {
            hosts => "elasticsearch:9200"
            index => "web-iis-log-%{+YYYY.MM.dd}"
            ilm_enabled => true
            ilm_policy => "log-ilm-policy"
        }
    }
}

結果

elastic 跟 kibana 的部分就參考 github 內容，這邊比較沒什麼需要說明的，直接看結果

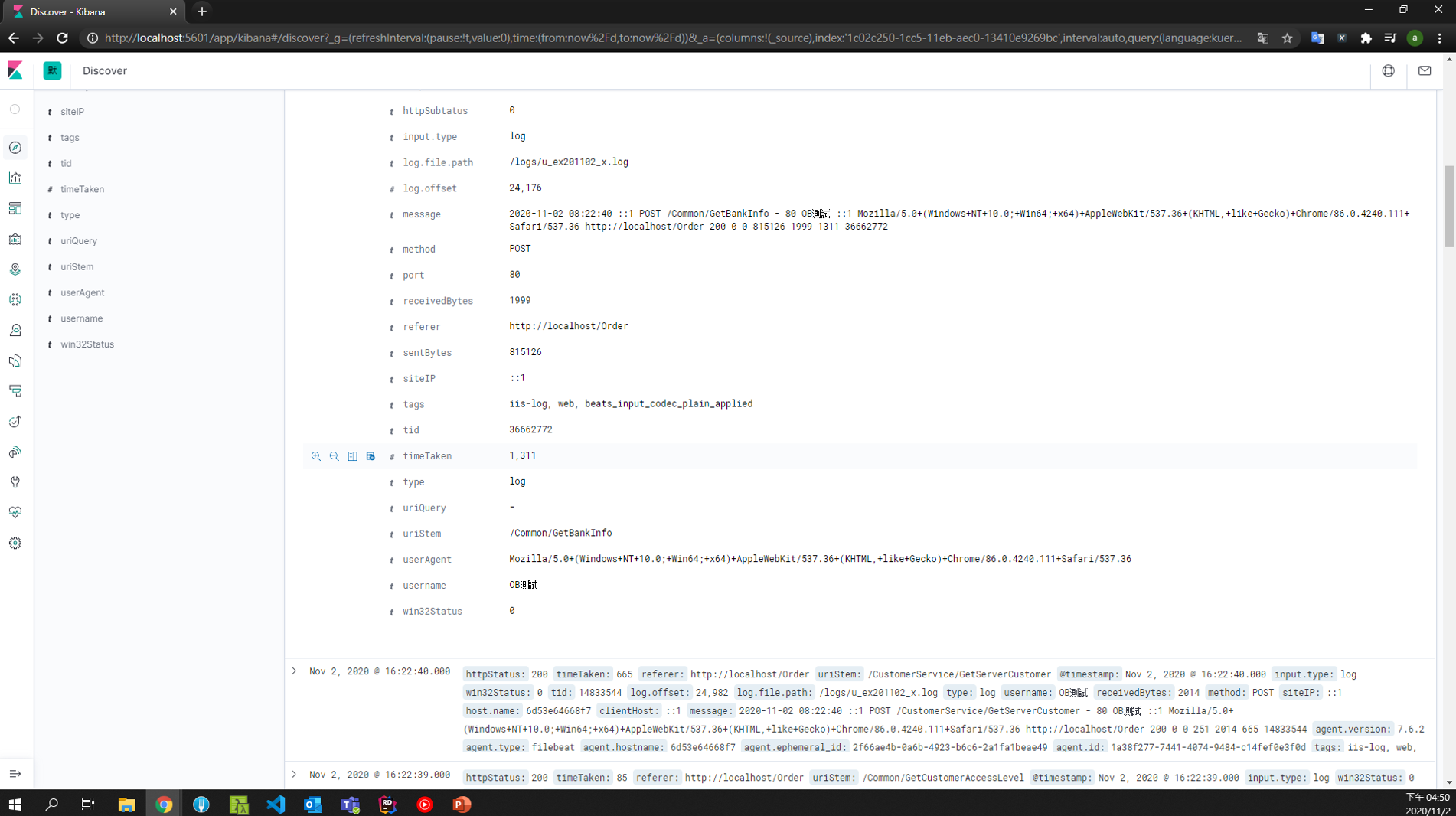

可以看到我們經由logstash切割出來的欄位都已經能夠在kibana中出現，例如tid，username等等，這樣就可以利用來搜尋了
